ディスクの状況表示

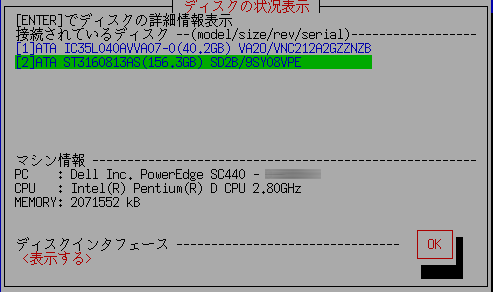

接続されているディスクの一覧

「ピーマンPRO」システムが認識しているディスクの型番、容量、ファームウェアリビジョン、ディスクシリアルNOが、一覧表示されます。
※単独ディスクでは物理ディスク単位、RAID構成の場合は、論理ディスク単位となります。
※RAIDディスク他、リビジョン、シリアルNOは表示されない場合があります。

以下のように、ディスクが接続されているのにも関わらず、「対応ディスクがありません」と表示される場合、ディスクが認識できていない状態です。
※ディスクの障害の場合もあります。



メモ・・・ディスクが表示されない場合

ディスクハードウェアの確認 ・PCのBIOS画面で、ディスクが認識されていることをまずはご確認ください。 BIOS画面の表示は「ＢＩＯＳによる起動環境の設定」をご覧ください。この画面内に、ディスクに関する情報が表示されます。 ・Windowsが動作する場合は、Windowsでディスクが認識されていることをご確認ください。 ピーマンでの認識・対応確認 ・「ピーマンPRO」では対応できていないインタフェースの場合、ディスクは表示されません。 ・「ディスクの状況表示」において、「ディスクインタフェース」の内容をお知らせください。 ※ ALT+F5で表示される「ユーティリティ」「スクリーンショットの保存(FD/USBmem)」で、画面をFD/USBメモリに保存できます。 または ・ ALT+F5で表示される「ユーティリティ」で、「ハードウェア情報をFD/USBmemに書き込み」を使い、PC情報をUSBメモリ/FDに保存し、そのファイルを弊社までお送りください。



メモ

先頭が [1]  の括弧のものは、ATA（IDE、SATA）のディスク、 <3> の括弧のものは、SAS/SCSI/RAID接続のものです。 また、 !1   xxxxxxxx のように"!"と表示されているものは、ハードウェア/ドライバにおいて高速モード(DMA)非対応のIDEディスクインタフェースで、アクセスが低速のモード(PIOモード）となっており、処理速度が非常に遅くなります。

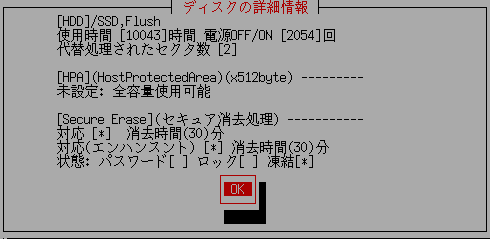

ディスクの詳細情報

一覧で「↑」「↓」キーを使いディスクを選択し、[enter]を押してください。以下のようなディスクの詳細情報が表示されます。



※下記情報は、取得できた場合のみです。データ取得に対応していないディスク、インタフェースでは、正しい数値は表示されません。

[HDD]/SSD,Flash
ハードディスクの場合は[HDD]/SSD,Flash、SSD等の場合はHDD/[SSD,Flash]と、表示されます。
不明の場合は、[HDD]と表示されます。

使用時間、電源OFF/ON回数
ディスクがこれまで使用された時間、電源が入れられた回数を表示します。

代替処理されたセクタ数
ディスクに不良セクタが発生し、代替処理が行われたセクタ数を表示します。
１セクタ=512バイトです。不良セクタｘ512バイトの領域がアクセス不可となっています。
この数値は、ディスクの傷み具合を示すと共に、セキュア消去の必要性を判断するために使用します。
「セキュア消去とは」「消去方法についての考慮点」参照。

HPA（HostProtectedArea)
ATAディスクにおける規格で、ディスクの先頭から設定エリアのみをアクセス可能とし、それ以降のエリアをアクセス不可とするものです。
詳しくは「消去方法についての考慮点」参照

未設定: 全容量使用可能	HPAは設定されていません。
設定済: アクセス可能(xxxx) 全容量(oooo)	HPAが設定されています。 ディスク全容量ooooX512バイトに対し、xxxxX512バイトがアクセス可能。
未確認: サイズ取得エラー	HPAの正しい情報が取得できません。
非対応	HPAに対応していないディスク。

Secure Erase(セキュア消去処理)
ディスクのセキュア消去への対応状況です。
詳しくは「セキュア消去とは」参照

対応	(*)の場合、ディスクはセキュア消去に対応しています。
消去時間	対応している場合、その消去にかかる時間です。
対応（エンハンスト）	(*)の場合、ディスクはエンハンストセキュア消去に対応しています。
消去時間	エンハンストに対応している場合、その消去にかかる時間です。
状態：パスワード	ディスクにはセキュア消去パスワード（HDDパスワード）が設定されています。
状態：ロック	ディスクにはセキュア消去パスワード（HDDパスワード）が設定され、かつ、ロック状態です。
状態：凍結	ディスクは、セキュア消去に対し凍結（Frozen)状態です。

マシン情報

使用しているマシンの、PC、CPU、メモリの情報が表示されます。

ディスクインタフェース

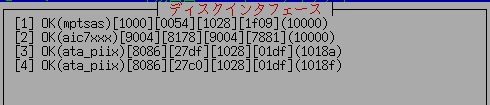

”＜表示する＞"にカーソルを合わせ、[enter]により、PCに搭載されているディスクインタフェースの一覧が表示されます。
接続されているはずのディスクが表示されない場合、問題解決のためお知らせいただきたい情報のひとつです。
対応していないインタフェースがある場合、以下のように”OK"ではなく”unsupported"と表示されます。




終了

内容を確認後、[tab]キーで、[OK]までカーソルを送り、[enter]キーを押して、終了してください。
